应当如何解析多部分Netlink消息？

一. 简介

netlink协议是一种基于套接字的IPC机制，多用于用户空间进程与内核之间的通信。用户态进程偶尔会向内核请求某个对象的列表，例如ip route list table all、nf-ct-list。

内核针对这种不指明单个对象的请求，提供了一种dump的方法，这种dump方法将大块的数据拆分为多个消息（通常将消息限制为一个页大小（page_size）），每个消息设置标志位NLM_F_MULTI，期望接收方继续接收和解析，直到接收到特殊消息类型NLMSG_DONE。每条消息包含一个或多个对象的完整信息，允许接收方独立解析每个消息。

本文将以RTM_GETLINK为例子，详细分析以下问题：

• 如何创建一个dump请求
• netlink协议如何处理多部分消息
• 用户空间应当如何接收分段消息

二. RTM_GETLINK请求

2.1 构建RTM_GETLINK请求

如果对netlink协议不熟悉，建议先点此了解netlink协议。

我将创建一个协议为NETLINK_ROUTE的netlink sock，构建一个nlmsgtype为RTM_GETLINK， nlmsg_flags为NLM_F_DUMP的Netlink header对象。
根据NETLINK_ROUTE子协议，他有一个固定的十六字节的协议头struct ifinfomsg作为netlink header的payload。

-- Debug: Sent Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 32
    .type = 18 <0x12>
    .flags = 773 <REQUEST,ACK,ROOT,MATCH>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 16 octets
    00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ................
---------------------------  END NETLINK MESSAGE   ---------------------------

至此，我们已经构造好了总计32字节的消息，准备调用sendmsg发送请求。

2.2 发送消息、构建回复skb、并发送

本文的重点并不是sendmsg流程，我这里简单描述一下。

# tracer: function_graph
#
# CPU  TASK/PID         DURATION                  FUNCTION CALLS
# |     |    |           |   |                     |   |   |   |
 2) my_link-686091 |               |  __sys_sendmsg() {
                                        /* 通过fd找到对应的struct socket */
 2) my_link-686091 |               |    sockfd_lookup_light();
 2) my_link-686091 |               |        __sock_sendmsg() {
                                            /* 交给netlink协议的sendmsg来处理业务 */
 2) my_link-686091 |               |          netlink_sendmsg() {
                                                /* 创建skb，将用户空间的请求拷贝到内核空间 */
 2) my_link-686091 |               |            __alloc_skb();
                                                /* netlink单播 */
 2) my_link-686091 |               |            netlink_unicast() {
                                                    /* 通过NETLINK_ROUTE协议找到内核用来接收次协议的struct sock */
 2) my_link-686091 |               |              __netlink_lookup();
                                                    /* 调用NETLINK_ROUTE的接受函数 */
 2) my_link-686091 |               |              rtnetlink_rcv() {
                                                    /* netlink协议的recv函数 */
 2) my_link-686091 |               |                netlink_rcv_skb() {
                                                        /* NETLINK_ROUTE协议的recv函数 */
 2) my_link-686091 |               |                  rtnetlink_rcv_msg() {
                                                        /* netlink协议的dump入口 */
 2) my_link-686091 |               |                    __netlink_dump_start() {
                                                            /* 通过NETLINK_CB(skb).portid找到用户态用来接受消息的struct sock */
 2) my_link-686091 |               |                      __netlink_lookup();
                                                            /* netlink协议的dump函数 */
 2) my_link-686091 |               |                      netlink_dump() {
                                                            /* 创建skb，开始构造返回消息 */
 2) my_link-686091 |               |                        __alloc_skb();
                                                            /* NETLINK_ROUTE协议的dump方法 */
 2) my_link-686091 |               |                        rtnl_dump_ifinfo() {
                                                                /* 构建ifindex为1的消息 */
 2) my_link-686091 |               |                          rtnl_fill_ifinfo();
                                                                /* 构建ifindex为2的消息 */
 2) my_link-686091 |               |                          rtnl_fill_ifinfo();
                                                                /* 构建ifindex为3的消息 */
 2) my_link-686091 |               |                          rtnl_fill_ifinfo();
                                                                /* 构建ifindex为4的消息 */
 2) my_link-686091 |               |                          rtnl_fill_ifinfo();
 2) my_link-686091 |               |                        __netlink_sendskb() {
                                                                /* 把新的sbk加入到sock的队尾*/
 2) my_link-686091 |               |                          skb_queue_tail();
 2) my_link-686091 |   6.493 us    |                        } /* __netlink_sendskb */
 2) my_link-686091 | ! 256.386 us  |                      } /* netlink_dump */
 2) my_link-686091 | ! 262.652 us  |                    } /* __netlink_dump_start */
 2) my_link-686091 | ! 267.100 us  |                  } /* rtnetlink_rcv_msg */
 2) my_link-686091 | ! 268.442 us  |                } /* netlink_rcv_skb */
 2) my_link-686091 | ! 269.158 us  |              } /* rtnetlink_rcv */
 2) my_link-686091 | ! 278.392 us  |            } /* netlink_unicast */
 2) my_link-686091 | ! 300.308 us  |          } /* netlink_sendmsg */
 2) my_link-686091 | ! 305.762 us  |        } /* __sock_sendmsg */
 2) my_link-686091 | ! 315.666 us  |  } /* __sys_sendmsg */

2.3 用户态接受消息

我将忽略每条netlink消息携带的devinfo信息，仅展示收到的消息头。

主要关注以下三点：

• 所有消息头的flags字段都有MULTI标记——这意味着本条消息是dump消息，后续可能还会有数据包，需要用户判断是否收到NONE的标志，否则应当继续接收。
• 最后一条消息的flag字段被置为DONE——这意味着本条消息就是多部分消息中的最后一条，针对之前的请求，用户已经没有数据需要接收了。
• seq都是1——这意味着这些分部的消息都是针对之前的RTM_GETLINK请求进行的回复

-- Debug: Received Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 1392
    .type = 16 <0x10>
    .flags = 2 <MULTI>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 1376 octets
    /* 此处携带lo接口的信息 */
---------------------------  END NETLINK MESSAGE   ---------------------------
-- Debug: Received Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 1440
    .type = 16 <0x10>
    .flags = 2 <MULTI>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 1424 octets
    /* 此处携带enp2s0接口的信息 */
---------------------------  END NETLINK MESSAGE   ---------------------------
-- Debug: Received Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 1436
    .type = 16 <0x10>
    .flags = 2 <MULTI>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 1420 octets
    /* 此处携带wlp3s0接口的信息 */
---------------------------  END NETLINK MESSAGE   ---------------------------
-- Debug: Received Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 1824
    .type = 16 <0x10>
    .flags = 2 <MULTI>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 1808 octets
    /* 此处携带docker0接口的信息 */
---------------------------  END NETLINK MESSAGE   ---------------------------
-- Debug: Received Message:
--------------------------   BEGIN NETLINK MESSAGE ---------------------------
  [NETLINK HEADER] 16 octets
    .nlmsg_len = 20
    .type = 3 <DONE>
    .flags = 2 <MULTI>
    .seq = 1
    .port = -800140975
  [PAYLOAD] 4 octets
    00 00 00 00                                     ....
---------------------------  END NETLINK MESSAGE   ---------------------------
-- Debug: End of multipart message block: type=DONE length=20 flags=<MULTI> sequence-nr=1 pid=3494826321

2.4 总结

尽管在理论上，网络链接消息的大小可以高达4GiB。但套接字缓冲区很可能不够大，无法容纳这样大小的消息。因此，通常将消息限制为一个页面大小（page_size），并使用多部分机制将大块数据拆分为多个消息。多部分消息具有设置的标志NLM_F_MULTI，并且期望接收方继续接收和解析，直到接收到特殊消息类型NLMSG_DONE。
通常，多部分消息用于发送对象的列表或树，因为每个多部分消息只携带多个对象，允许独立解析每个消息。

三. 软件实现

本节将从代码的角度出发，看一看第二节中的消息是如何构建、发送、接收、并解析的:hushed:。

3.1 用户态程序

由于希望对netlink协议有更深的理解，测试程序不会调用libnl封装的接口函数，直接调用libc库，点击此处下载测试代码.

我们将创建一个类型为RTM_GETLINK的netlink请求，内核将返回所有interface信息。

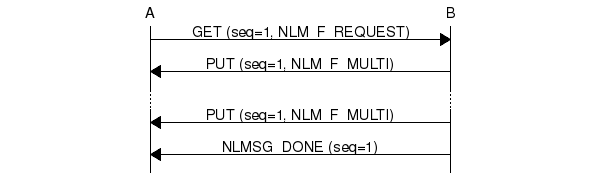

User space                              Kernel space
    |                                       |
    |       nlmsg_type=RTM_GETLINK          |
    |---------------->----------------------|
    |                                       |
    |      nlmsg_flags=NLM_F_MULTI          |
    |----------------<----------------------|
    |                                       |
    |      nlmsg_flags=NLM_F_MULTI          |
    |----------------<----------------------|
    |                                       |
    |      nlmsg_type=NLMSG_DONE            |
    |----------------<----------------------|
    |                                       |

测试效果如下：

可以看到，内核将四个接口信息通过两条netlink消息返回到了用户进程（有两次recvmsg动作），并且最后发送了一个NLMSG_DONE的标志，用户态进程将对每次recvmsg的消息进行遍历，解析完所有netlink msg。

USER@debian:~$ ./my_link_list
recvmsg len is 2832
        [my_recvmsg_msg_cb][36] parse_netlink_msg_count is 1
                ifindex is 1
        [my_recvmsg_msg_cb][36] parse_netlink_msg_count is 2
                ifindex is 2

recvmsg len is 3260
        [my_recvmsg_msg_cb][36] parse_netlink_msg_count is 3
                ifindex is 3
        [my_recvmsg_msg_cb][36] parse_netlink_msg_count is 4
                ifindex is 4

recvmsg len is 20
        recv NLMSG_DONE, stop recvmsg

1. 创建socket

int sock;
sock = socket(AF_NETLINK, SOCK_RAW , NETLINK_ROUTE);

2. 构建请求消息

struct my_request {
    struct nlmsghdr nlh;
    struct ifinfomsg ifh;
} r = {
        .nlh = {
            .nlmsg_len = sizeof(struct my_request),
            .nlmsg_type = RTM_GETLINK,
            .nlmsg_flags = NLM_F_REQUEST|NLM_F_ACK|NLM_F_DUMP,
            .nlmsg_seq = 1,
            .nlmsg_pid = 0,
        },
        .ifh = { .ifi_family = AF_UNSPEC}
};

3. 发送请求

static void my_sendmsg(int sock, void *nlh, int len)
{
    struct iovec iov = {
        .iov_base = nlh,
        .iov_len = len,
    };
    struct sockaddr_nl peer = {
        .nl_family = AF_NETLINK,
        .nl_pid = 0,
    };
    struct msghdr hdr = {
        .msg_name = (void *)&peer,
        .msg_namelen = sizeof(struct sockaddr_nl),
        .msg_iov = &iov,
        .msg_iovlen = 1,
    };
    sendmsg(sock, &hdr, 0);
}

4. 解析一条netlink msg

cb回调函数配合user指针来控制是否需要继续进行recvmsg动作。

typedef int (*my_recvmsg_msg_cb_t)(struct nlmsghdr *msg, void *arg);

static void my_recvmsg_one(int sock, my_recvmsg_msg_cb_t cb, void *user)
{
    int n;
    struct sockaddr_nl nla = {0};
    struct iovec iov;
    struct msghdr msg = {
        .msg_name = (void *)&nla,
        .msg_namelen = sizeof(struct sockaddr_nl),
        .msg_iov = &iov,
        .msg_iovlen = 1,
    };
    iov.iov_len = getpagesize();
    iov.iov_base = malloc(iov.iov_len);
    n = recvmsg(sock, &msg, 0);

    printf("recvmsg len is %d\n", n);
    cb(iov.iov_base, n, user);
    putchar('\n');
    free(iov.iov_base);
}

5. 解析回调函数

static void my_parse_netdev_one(struct ifinfomsg *ifinfo)
{
    printf("\t\tifindex is %d\n", ifinfo->ifi_index);
    return ;
}

static void my_recvmsg_msg_cb(struct nlmsghdr *nlh, int len, void *arg)
{
    struct ifinfomsg *data;
    /* 收到NLMSG_DONE消息，应该停止recvmsg了 */
    if (nlh->nlmsg_type == NLMSG_DONE)
    {
        printf("\trecv NLMSG_DONE, stop recvmsg\n");
        *(int *)arg = 1;
        return ;
    }

    while (NLMSG_OK(nlh, len))
    {
        data = NLMSG_DATA(nlh);
        printf("\t[%s][%d] parse_netlink_msg_count is %d\n", __func__, __LINE__, ++parse_netlink_msg_count);
        my_parse_netdev_one(data);

        nlh = NLMSG_NEXT(nlh, len);
    }

    return ;
}

3.2 内核态实现

内核netlink模块与rtnetlink模块之间的调用关系可以参考2.2小节的发送消息、构建回复skb、并发送。

本节将主要分析下rtnetlink是如何决定一个skb中包含有几个netlinkmsg实例的。

下一篇文章再分析吧，太复杂了:scream:。
