一. 简介

本文详细分析一个ESP Packet在协议栈的input方向和output方向是如何处理的。先讲述相对简单的output方向，再讲述复杂一点的input方向。

本文仅仅涉及重要的函数名，用以显示调用关系与注册时机，不会陷入到具体的实现细节之中。

1.1 网络拓扑

本节中将使用传统的站点到站点的业务拓扑:

moon站点保护子网10.1.0.0/16，其中Alice是一个主机，IP地址为10.1.0.10/16；

sun站点保护子网10.2.0.0/16，其中Bob是一个主机，IP地址为10.2.0.10/16；

1
2
3
4
5
10.1.0.0/16 -- | 192.168.0.1 | === | 192.168.0.2 | -- 10.2.0.0/16
  moon-net          moon                 sun           sun-net
    |                                                       |
10.1.0.10/16                                            10.2.0.10/16
    Alice                                                   Bob

使用Alice ping Bob，我们在moon站点的192.168.0.1接口抓包。

1
2
3
4
moon:~# tcpdump -ni eth0 esp or icmp
09:30:24.456208 IP 192.168.0.1 > 192.168.0.2: ESP(spi=0xc7aa5990,seq=0x3), length 120
09:30:24.460150 IP 192.168.0.2 > 192.168.0.1: ESP(spi=0xcbda26bb,seq=0x3), length 120
09:30:24.462169 IP 10.2.0.10 > 10.1.0.10: ICMP echo reply, id 58139, seq 1, length 64

我们也将按照这三个分组的时间顺序，来分析协议栈是如何处理数据包的。

1.2 先觉条件

了解IP、ESP的报文格式，可以去参考链接中熟悉一下。

1.3 参考链接

Strongswan 中的 IPsec 协议简介

二. OUTPUT方向

OUTPUT方向是针对moon站点来说的，moon站点将向sun站点发送ESP分组。

我们是使用Alice ping Bob来产生ESP分组的。意味着moon站点的10.1.0.1接口将首先受到一个来自Alice设备的ICMP请求。源地址为10.1.0.10，目的地址为10.2.0.10。

1
2
moon:~# tcpdump -ni eth1 icmp
09:46:28.524684 IP 10.1.0.10 > 10.2.0.10: ICMP echo request, id 43193, seq 1, length 64

2.1 查路由

moon站点在执行ip_rcv_finish_core()，在查路由的时候将ip_forward()注册到了input中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
ip_rcv_finish() {
    ip_rcv_finish_core() {
        ip_route_input_noref() {
            ip_route_input_rcu() {
                ip_route_input_slow() {
                    ip_mkroute_input() {
                        __mkroute_input() {
                            rth->dst.input = ip_forward;
                        }
                    }
                }
            }
        }
    }
}

2.2 ip_forward

OUTPUT方向上ESP的所有处理都将从ip_forward()开始。

1
2
3
ip_forward() {
    xfrm4_route_forward()
}

1. xfrm4_route_forward

在转发时，会在xfrm policy中查询分组是否需要进入XFRM流程。

此时，我们需要处理的分组是这样子的：

1
09:46:28.524684 IP 10.1.0.10 > 10.2.0.10: ICMP echo request, id 43193, seq 1, length 64

我们可以使用ip xfrm policy get src 10.1.0.0/16 dst 10.2.0.0/16 dir out来查看当前XFRM策略

1
2
3
4
5
moon:~# ip xfrm policy get src 10.1.0.0/16 dst 10.2.0.0/16 dir out
src 10.1.0.0/16 dst 10.2.0.0/16
    dir out priority 383615 ptype main
    tmpl src 192.168.0.1 dst 192.168.0.2
        proto esp spi 0xc6121b90 reqid 1 mode tunnel

可以发现，在OUT方向上，这个分组与xfrm policy是匹配的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ip_forward() {
    xfrm4_route_forward() {
        xfrm_route_forward() {
            __xfrm_route_forward() {
                xfrm_lookup() {
                    xfrm_lookup_with_ifid() {
                        xfrm_bundle_lookup() {
                            xfrm_resolve_and_create_bundle() {
                                xfrm_bundle_create()
                            }
                        }
                    }
                }
            }
        }
    }
}

2. xfrm4_output

匹配到XFRM策略后，将进入XFRM框架。

我们可以使用ip xfrm policy get src 10.1.0.0/16 dst 10.2.0.0/16 dir out来查看当前XFRM策略的templates：

1
2
3
4
5
moon:~# ip xfrm policy get src 10.1.0.0/16 dst 10.2.0.0/16 dir out
src 10.1.0.0/16 dst 10.2.0.0/16
    dir out priority 383615 ptype main
    tmpl src 192.168.0.1 dst 192.168.0.2
        proto esp spi 0xc6121b90 reqid 1 mode tunnel

可以看到，这个策略的templates是tmpl src 192.168.0.1 dst 192.168.0.2。

XFRM框架会将我们的Packet信息与tmpl进行匹配，最终找到或创建一个XFRM State实例。

通过这个XFRM State就可以找到afinfo注册的回调函数afinfo->output。

这个output函数是在xfrm4_state_init()的时候，通过xfrm_state_register_afinfo()把xfrm4_state_afinfo注册到了xfrm_state_afinfo中。

而afinfo->output就是xfrm4_output。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
xfrm_resolve_and_create_bundle() {
    xfrm_tmpl_resolve() {
        xfrm_tmpl_resolve_one() {
            xfrm_state_find() {
            }
        }
    }

    xfrm_bundle_create() {
        inner_mode = &xfrm[i]->inner_mode;
        afinfo = xfrm_state_afinfo_get_rcu(inner_mode->family);
        /* xfrm4_output() */
        dst1->output = afinfo->output;
    }
}

3. xfrm_output

接下来进入xfrm4_output()流程。

1
2
3
4
5
xfrm4_output() {
    __xfrm4_output() {
        xfrm_output()
    }
}

4. xfrm_output_one

在xfrm_output_one中，会根据xfrm state来对ICMP Packet作封装。

我们可以查看与这个Packet匹配的XFRM State，可以发现，mode为tunnel，意味着XFRM框架会对这个PACKET作一层外侧封装。

1
2
    外层IP                      内层IP
|192.168.0.1  192.168.0.2 | 10.1.0.10 10.2.0.10 |
1
2
3
4
5
6
7
moon:~# ip xfrm state list src 192.168.0.1 dst 192.168.0.2 proto esp
src 192.168.0.1 dst 192.168.0.2
    proto esp spi 0xcb29792e reqid 1 mode tunnel
    replay-window 0 flag af-unspec
    aead rfc4106(gcm(aes)) 0x2847cc697e65aae5dbe32300f31810896c22f23a 128
    lastused 2024-05-22 01:35:45
    anti-replay context: seq 0x0, oseq 0x1, bitmap 0x00000000
1
2
3
4
5
6
7
8
9
xfrm_output() {
    xfrm_output_resume() {
        xfrm_output_one() {
            /* 此处完成tunnel封装 */
            xfrm_outer_mode_output()
        }
        skb_dst(skb)->ops->local_out(net, sk, skb);
    }
}

5. xfrm_register_type

此时，我们已经为PACKET作了tunnel分装，接下来，将会进入ESP模块，对Packet进行加密处理。

1
2
3
4
5
6
7
8
9
xfrm_output_one() {
    /* 此处完成tunnel封装 */
    xfrm_outer_mode_output()

    xfrm_type_output() {
        /* esp_output() */
        x->type->output(x, skb)
    }
}

这个x->type->output是在ESP模块初始化时，通过xfrm_register_type()注册到xfrm_state_get_afinfo(family)中去的。

在创建XFRM State实例的时候，注册到了x->type字段。

1
2
3
__xfrm_init_state() {
    x->type = xfrm_get_type(x->id.proto, family);
}

那么，此时x->type->output(x, skb)其实就是在调用esp_output()

6. esp_output

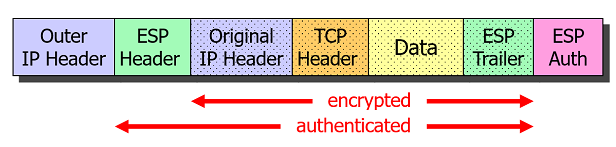

在此处，会在内层IP和外层IP之间插入ESP Header，并添加ESP tail，并对ESP有效载荷作加密处理。

IPsec Tunnel Mode

7. __ip_local_out

至此，网络层的所有处理已经完成，将会调用协议栈的__ip_local_out()将这个SKB发往下一层，这里就不是我们关注的重点了。

ESP在OUTPUT方向上经过的所有关键函数已经全部罗列了出来。

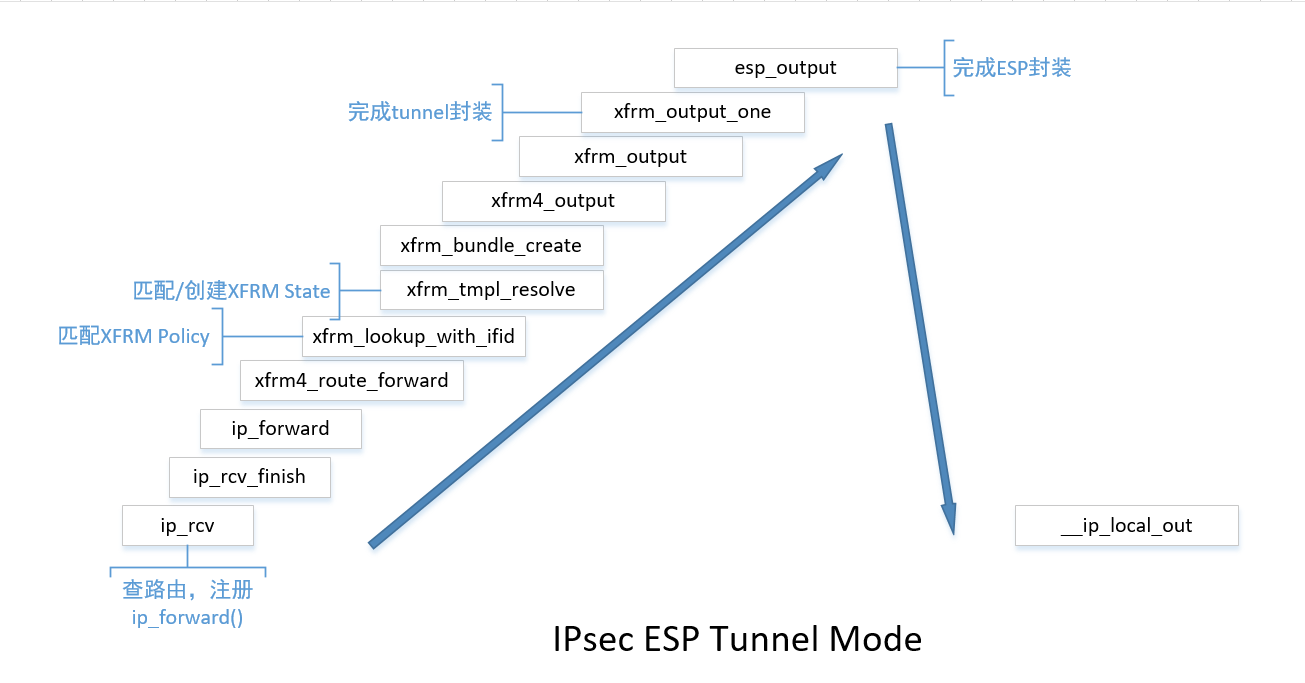

2.3 总结

moon站点在eth0接口收到一个ICMP报文，经过了XFRM协议栈，向sun站点发送一个ESP报文。至此，第一个ESP报文的生命流程已经解释完毕。

1
2
3
4
moon:~# tcpdump -ni eth0 esp or icmp
09:30:24.456208 IP 192.168.0.1 > 192.168.0.2: ESP(spi=0xc7aa5990,seq=0x3), length 120
09:30:24.460150 IP 192.168.0.2 > 192.168.0.1: ESP(spi=0xcbda26bb,seq=0x3), length 120
09:30:24.462169 IP 10.2.0.10 > 10.1.0.10: ICMP echo reply, id 58139, seq 1, length 64

IPsec ESP Tunnel Mode

三. INPUT方向

moon站点向sun站点发送了ESP Packet，紧接着，收到了来自sun站点的回复。

1
09:30:24.460150 IP 192.168.0.2 > 192.168.0.1: ESP(spi=0xcbda26bb,seq=0x3), length 120

接下来，我们将分析这个Packet是如何进入moon站点的XFRM协议栈的。

3.1 ip_local_deliver_finish

同样，当Packet进入网络层，查询路由，发现目的地址为本地地址，于是进入ip_local_deliver函数继续将数据包发送至上一层。

1
2
3
4
5
6
7
netif_receive_skb_list_internal() {
    __netif_receive_skb_list_core() {
        ip_list_rcv() {
            ip_local_deliver_finish()
        }
    }
}

3.2 xfrm4_esp_rcv

ip_protocol_deliver_rcu根据ip_hdr(skb)->protocol来选择应该调用哪个处理函数来继续解析Packet。

由于IP层内是ESP Header，那么ip_hdr(skb)->protocol就是IPPROTO_ESP(50)。所以就会调用IPPROTO_ESP的hander处理函数xfrm4_esp_rcv。

xfrm4_esp_rcv通过xfrm4_protocol_register注册到inet_protos[IPPROTO_ESP]。

1
2
3
4
5
6
7
ip_local_deliver_finish() {
    ip_protocol_deliver_rcu() {
        ipprot = rcu_dereference(inet_protos[protocol]);
        /* xfrm4_esp_rcv */
        ipprot->handler();
    }
}

3.3 xfrm4_rcv

xfrm4_rcv通过xfrm4_protocol_register()将esp4_protocol注册到struct xfrm4_protocolhandler链表中。xfrm4_esp_rcv将遍历hander链表，执行处理函数。

1
2
3
4
5
6
7
xfrm4_esp_rcv() {
    for_each_protocol_rcu(esp4_handlers, handler)
    {
        /* xfrm4_rcv */
        handler->handler(skb);
    }
}

3.4 xfrm_input

xfrm_input函数是INPUT方向最核心的处理函数。

1
2
3
4
5
xfrm4_rcv() {
    xfrm4_rcv_spi() {
        xfrm_input()
    }
}

1. xfrm_state_lookup

此时，协议栈正在处理报文格式是这样的：

1
09:30:24.460150 IP 192.168.0.2 > 192.168.0.1: ESP(spi=0xcbda26bb,seq=0x3), length 120

XFRM框架将会把这个Packet和XFRM State进行对比，查找到匹配的XFRM State。

1
2
3
4
5
6
moon:~# ip x s list src 192.168.0.2 dst 192.168.0.1 proto esp
src 192.168.0.2 dst 192.168.0.1
    proto esp spi 0xc0a1c17e reqid 1 mode tunnel
    replay-window 32 flag af-unspec
    aead rfc4106(gcm(aes)) 0xf507bc1f40d1ff250eeb93b566940d89f0a2abbd 128
    anti-replay context: seq 0x0, oseq 0x0, bitmap 0x00000000

可以发现这个Packet匹配到了存储解密ESP方法的XFRM State。

至此，我们就可以通过这个XFRM State进入ESP模块，解密ESP消息。

1
2
3
xfrm_input() {
    xfrm_state_lookup()
}

2. esp_input

所有解密ESP Packet的线索都存在了XFRM State中，包括了解密方法。

解密方法存储来type->input中。而type是在创建XFRM state时初始化的。

1
2
3
__xfrm_init_state() {
    x->type = xfrm_get_type(x->id.proto, family);
}
1
2
3
4
5
6
7
8
xfrm_input() {
    xfrm_state_lookup()
    xfrm_type_input() {
        x = xfrm_input_state();
        /* esp_input */
        x->type->input();
    }
}

在这个函数中，将解密ESP消息，并且剥离ESP header和ESP tail。

3. xfrm_inner_mode_input

至此，Packet的状态是这样的：

1
2
    外层IP                      内层IP
|192.168.0.2  192.168.0.1 | 10.2.0.10 10.1.0.10 |

xfrm_inner_mode_input()将会脱去外层IP，我们就得到了一个从10.2.0.10发往10.1.0.10的ICMP Packet。这也就是第三个数据包：

1
09:30:24.462169 IP 10.2.0.10 > 10.1.0.10: ICMP echo reply, id 58139, seq 1, length 64

4. xfrm_rcv_cb

剥离ESP封装后，将进入xfrm_rcv_cb流程。

xfrm_rcv_cb通过xfrm_input_register_afinfo(&xfrm4_input_afinfo)注册到afinfo中。

1
2
3
4
5
6
7
8
9
10
xfrm_input() {
    xfrm_state_lookup()
    xfrm_type_input()
    xfrm_inner_mode_input()
    xfrm_rcv_cb() {
        afinfo = xfrm_input_get_afinfo(family, is_ipip);
        /* xfrm4_rcv_cb */
        ret = afinfo->callback(skb, protocol, err);
    }
}

接下来，分析xfrm4_rcv_cb作了什么：

1
2
3
4
5
6
7
8
xfrm4_rcv_cb() {
    struct xfrm4_protocol __rcu **head = proto_handlers(protocol);
    for_each_protocol_rcu(*head, handler)
    {
        /* esp4_rcv_cb */
        handler->cb_handler(skb, err)
    }
}

其实esp4_rcv_cb中什么都没有作，仅仅直接返回了0。

5. gro_cells_receive

至此，我们已经完整地从ESP Packet中，解析到了ICMP Packet。接下来，需要让这个ICMP Packet重走协议栈即可。

1
2
3
4
5
6
7
8
9
10
11
xfrm_input() {
    xfrm_state_lookup()
    xfrm_type_input()
    xfrm_inner_mode_input()
    xfrm_rcv_cb()
    gro_cells_receive() {
        cell = this_cpu_ptr(gcells->cells);
        __skb_queue_tail(&cell->napi_skbs, skb);
        napi_schedule(&cell->napi);
    }
}

在这里，把新的ICMP Packet加入到cell->napi_skbs的队尾。并唤起NET_RX_SOFTIRQ中断。

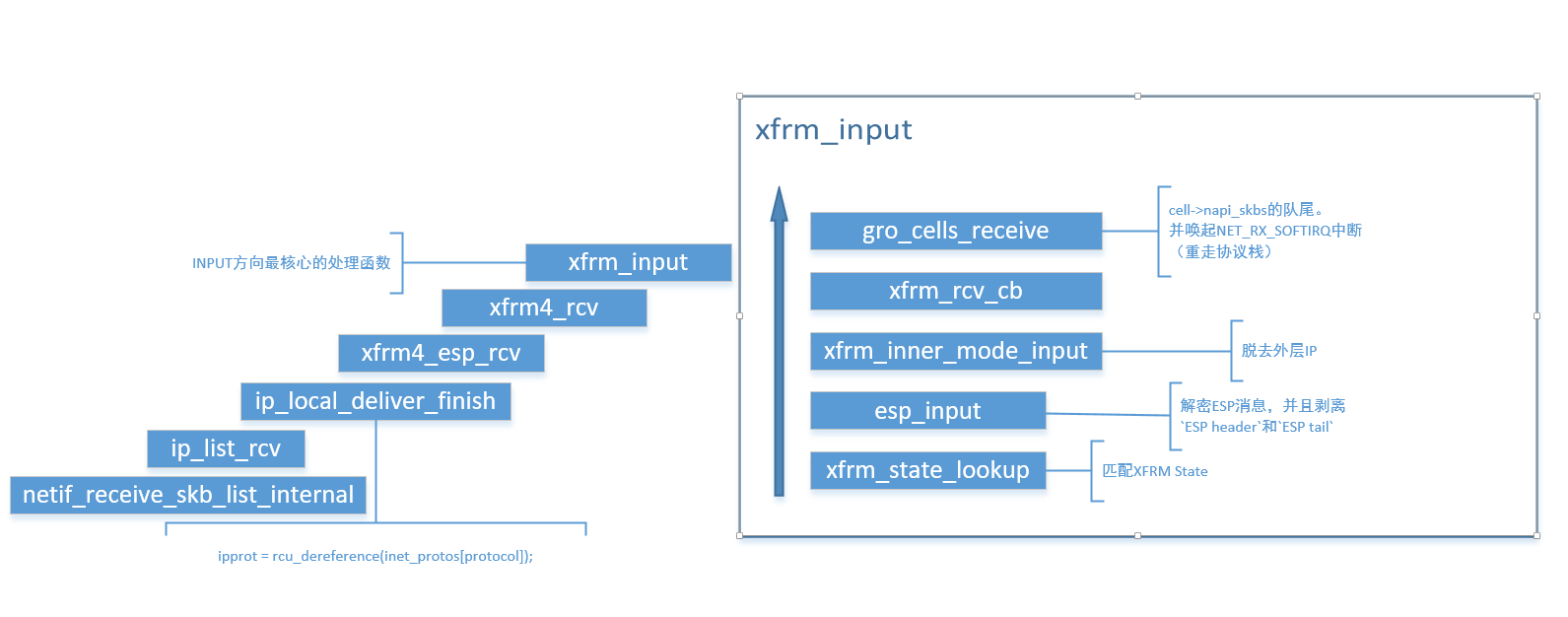

3.5 总结

moon站点在eth0接口收到一个ESP报文，首先通过ip_local_deliver发现是ESP Packet，接着进入了XFRM协议栈，进行ESP解密、ESP解封装、tunnel解封装，把内层的IP Packet追加的napi_skbs的队尾，唤起软中断，让ICMP Packet重走协议栈。

1
2
3
4
moon:~# tcpdump -ni eth0 esp or icmp
09:30:24.456208 IP 192.168.0.1 > 192.168.0.2: ESP(spi=0xc7aa5990,seq=0x3), length 120
09:30:24.460150 IP 192.168.0.2 > 192.168.0.1: ESP(spi=0xcbda26bb,seq=0x3), length 120
09:30:24.462169 IP 10.2.0.10 > 10.1.0.10: ICMP echo reply, id 58139, seq 1, length 64

IPsec ESP Tunnel Mode
