追踪一个数据包的SNAT流程

简介

本文分三部分：

第一部分：搭建一个SNAT环境，通过ping和tcpdump验证实验。
第二部分：以五链为基础，从业务上分析SNAT的处理流程。
第三部分：分析内核源码(Linux 6.16-rc5)，深入理解conntrack基础上的SNAT实现逻辑。

本文详细分析一对ICMP数据包，ping request和ping reply,基于conntrack(在IP_CT_DIR_ORIGINAL和IP_CT_DIR_REPLY)两个方向的SNAT业务处理流程。其中，SNAT规则是通过nft下发到内核中的。

一. SNAT实验

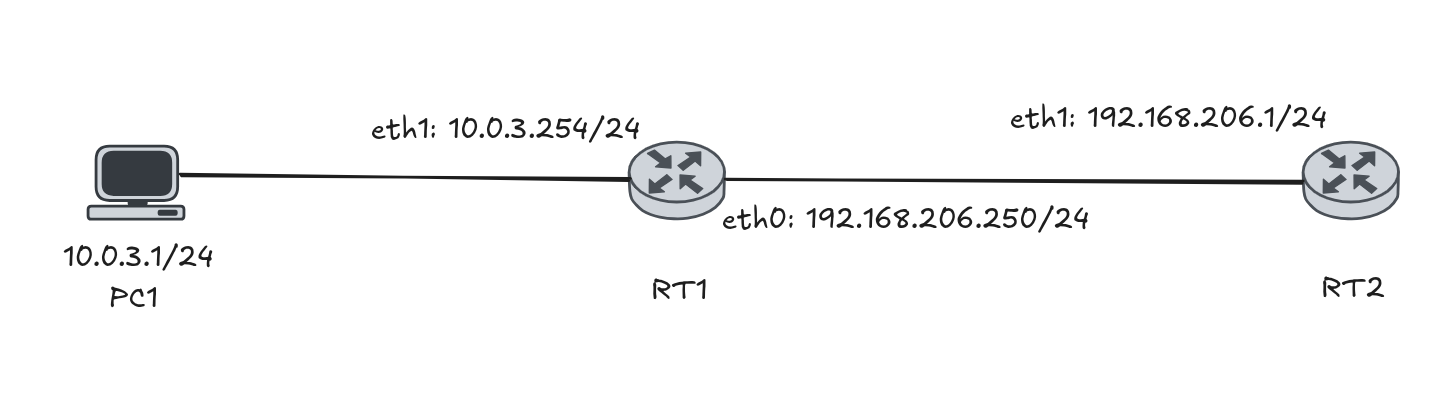

1.2 网络拓扑

我们要用PC1的 10.0.3.1 通过 SNAT 路由器 RT1，ping 通RT2 192.168.206.1。

网络拓扑

1.3 RT1 SNAT 配置

~ # nft add table ip mytable
~ # nft add chain ip mytable postrouting { type nat hook postrouting priority 100 \;}
~ # nft add rule ip mytable postrouting ip saddr 10.0.3.0/24 oif "eth0" masquerade
~ # nft add rule ip mytable postrouting meta nftrace set 1 ip saddr 10.0.3.0/24 oif "eth0" masquerade
~ #
~ #
~ # nft -a list table ip mytable
table ip mytable { # handle 1
        chain postrouting { # handle 1
                type nat hook postrouting priority srcnat; policy accept;
                ip saddr 10.0.3.0/24 oif "eth0" masquerade # handle 2
                meta nftrace set 1 ip saddr 10.0.3.0/24 oif "eth0" masquerade # handle 3
        }
}

1.4 实验效果

~ # ip netns exec left ping 192.168.206.1
PING 192.168.206.1 (192.168.206.1): 56 data bytes
64 bytes from 192.168.206.1: seq=0 ttl=63 time=41.186 ms
64 bytes from 192.168.206.1: seq=1 ttl=63 time=1.008 ms
64 bytes from 192.168.206.1: seq=2 ttl=63 time=0.588 ms
64 bytes from 192.168.206.1: seq=3 ttl=63 time=0.640 ms

--- 192.168.206.1 ping statistics ---
^C4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.588/10.855/41.186 ms

1.5 抓包分析

1.5.1 RT1 eth1 抓包

发出 10.0.3.1 –> 192.168.206.1 的 ICMP request
收到 192.168.206.1 –> 10.0.3.1 的 ICMP reply

1
2
3

02:14:28.306188 fa:64:6e:a0:54:c8 > 66:37:84:be:0e:9f, ethertype IPv4 (0x0800), length 98: 10.0.3.1 > 192.168.206.1: ICMP echo request, id 122, seq 0, length 64
02:14:28.307291 66:37:84:be:0e:9f > fa:64:6e:a0:54:c8, ethertype IPv4 (0x0800), length 98: 192.168.206.1 > 10.0.3.1: ICMP echo reply, id 122, seq 0, length 64

1.5.2 RT1 eth0 抓包

10.0.3.1 –> 192.168.206.1 的 ICMP request的数据包被SNAT规则修改了源IP，变为 192.168.206.250 –> 192.168.206.1

收到RT2返回的 192.168.206.1 –> 192.168.206.250 的 ICMP reply的数据包被SNAT规则修改了目的IP，变为192.168.206.1 –> 10.0.3.1转发给PC1。

1
2

02:15:40.972860 52:54:00:12:34:56 > 7a:d7:5d:43:7d:3e, ethertype IPv4 (0x0800), length 98: 192.168.206.250 > 192.168.206.1: ICMP echo request, id 126, seq 0, length 64
02:15:40.973268 7a:d7:5d:43:7d:3e > 52:54:00:12:34:56, ethertype IPv4 (0x0800), length 98: 192.168.206.1 > 192.168.206.250: ICMP echo reply, id 126, seq 0, length 64

二. 业务流程分析

本节聚焦RT1路由器，观察ICMP，在五链上，基于会话的业务处理。

2.1 基础知识复习

2.1.1 五链

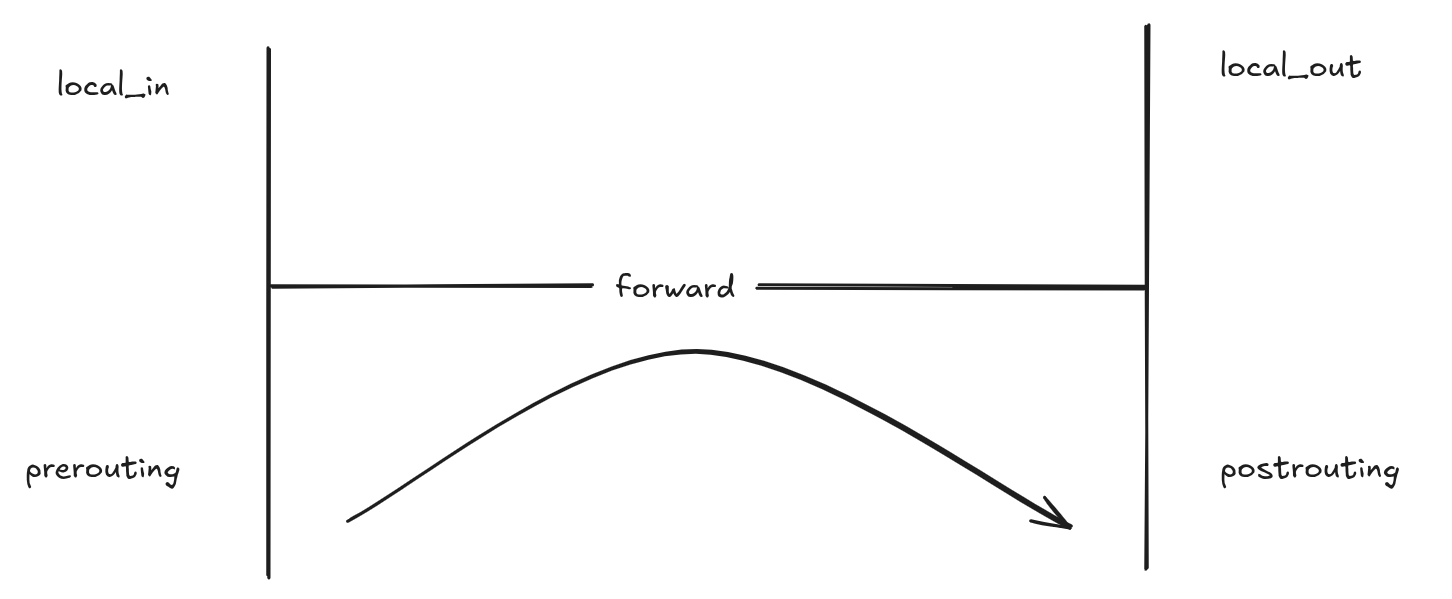

比较基础的网络协议栈处理流程，所谓五链就是内核在处理数据包时埋下的五个HOOK点：

定义在<linux/netfilter.h>中

NF_INET_PRE_ROUTING:查路由前经过的埋点
NF_INET_LOCAL_IN:目的ip是本地地址要经过的埋点
NF_INET_FORWARD:目的ip不是本地地址，开启转发后要经过的埋点
NF_INET_LOCAL_OUT:由本地产生的数据包要经过的埋点
NF_INET_POST_ROUTING:路由后要经过的埋点

网络拓扑

2.1.2 会话

linux内核为了追踪数据流，业务处理，有一个称为会话(conntrack)的功能模块，一个会话描述了符合特定规则的一系列数据包的特征和状态。

特征：一对五元组
状态：例如TCP在握手、建立成功、分手期间的不同状态。

五元组就是一个数据包的第四层协议，源、目IP地址，源、目端口号。例如tcp src=192.168.206.100 dst=4.145.79.82 sport=49380 dport=443

而一个会话包括ORIGINAL方向和REPLY方向，每个方向一个五元组，一个会话有两个五元组。

可以通过sudo conntrack -L查询会话

1 2	zrf@debian:$ sudo conntrack -L tcp 6 431824 ESTABLISHED src=192.168.206.100 dst=4.145.79.82 sport=49380 dport=443 src=4.145.79.82 dst=10.10.100.174 sport=443 dport=49380 [ASSURED] mark=0 use=1

其中，第一对五元组是ORIGINAL方向，第二对五元组是REPLY方向。

2.2 ICMP request

本节我们分析RT1路由器的eth1接口收到来自PC1的10.0.3.1 -> 192.168.206.1的ICMP请求后，把源IP10.0.3.1通过SNAT规则转为192.168.206.250的业务处理逻辑。

从五链的转发顺序中，可以知道，我们会先进入PRE_ROUTING埋点，发现目的IP 192.168.206.1 不是本地地址后，查询路由，进入FORWARD埋点，最后通过POST_ROUTING埋点从eth0接口把数据包转发出去。

本小节也将追踪这三个埋点，看看netfiler框架是如何记录会话，SNAT转换的。

2.2.1 PRE_ROUTING

在PRE_ROUTINGHOOK点上，根据hook优先级，会先后进入以下模块：

NF_IP_PRI_CONNTRACK_DEFRAG = -400,
NF_IP_PRI_CONNTRACK = -200,
NF_IP_PRI_NAT_DST = -100,

我们重点关注NF_IP_PRI_CONNTRACK会话模块就可以。

skb进入会话模块后

首先创建一对五元组(ICMP没有端口)icmp ORIGINAL:src=10.0.3.1,dst=192.168.206.1 REPLY:src=192.168.206.1,dst=10.0.3.1

会话状态为ctinfo:NEW

下面的log是在NF_INET_PRE_ROUTING.(NF_IP_PRI_CONNTRACK+1)注册了一个hook函数，用以验证以上的分析。

[ 3946.922715] ctinfo:NEW L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=10.0.3.1
[ 3946.922803] NF-CORE: pf = AF_INET, hook = NF_INET_PRE_ROUTING, elem->pri = -199 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.924097]  indev = left-veth, outdev : NULL
[ 3946.924458]  10.0.3.1 -> 192.168.206.1 protocol 1 id 16310

2.2.2 FORWARD

查询路由，后发现需要进行转发，则进入NF_INET_FORWARD埋点。

通过log可以看到，查询路由期间，可以找到出接口outdev : eth0

1
2
3

[ 3946.927980] NF-CORE: pf = AF_INET, hook = NF_INET_FORWARD, elem->pri = -225 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.928599]  indev = left-veth, outdev : eth0
[ 3946.928829]  10.0.3.1 -> 192.168.206.1 protocol 1 id 16310

2.2.3 POST_ROUTING

在POST_ROUTINGHOOK点上，根据hook优先级，会先后进入以下模块：

NF_IP_PRI_NAT_SRC
NF_IP_PRI_CONNTRACK_CONFIRM

可以看到，NF_IP_PRI_NAT_SRC就是SNAT，也就是我们在ORIGINAL方向最该关心的业务。

进入SNAT模块后，会根据我们通过nft add rule ip mytable postrouting meta nftrace set 1 ip saddr 10.0.3.0/24 oif "eth0" masquerade添加的规则，修改REPLY方向的五元组：

此前REPLY方向的五元组为：dir:1,src=192.168.206.1,dst=10.0.3.1

而通过SNAT模块后，REPLY方向的五元组为：dir:1,src=192.168.206.1,dst=192.168.206.250

也就是说，SNAT模块把REPLY方向五元组的dst修改为192.168.206.250。

最后，修改skb的源IP地址：

此前skb为:[ 3946.924458] 10.0.3.1 -> 192.168.206.1 protocol 1 id 16310

而通过SNAT模块后，skb为:[ 3946.935845] 192.168.206.250 -> 192.168.206.1 protocol 1 id 16310

[ 3946.934240] ctinfo:NEW L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=192.168.206.250
[ 3946.934282] NF-CORE: pf = AF_INET, hook = NF_INET_POST_ROUTING, elem->pri = 226 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.935528]  indev = left-veth, outdev : eth0
[ 3946.935845]  192.168.206.250 -> 192.168.206.1 protocol 1 id 16310

2.3 ICMP reply

RT2收到ICMP request后，会给RT1一个192.168.206.1 > 192.168.206.250: ICMP echo reply。

eth0收到数据包后，依旧从PRE_ROUTING进入第一个埋点，

2.3.1 PRE_ROUTING

在PRE_ROUTINGHOOK点上，根据hook优先级，会先后进入以下模块：

NF_IP_PRI_CONNTRACK_DEFRAG = -400,
NF_IP_PRI_CONNTRACK = -200,
NF_IP_PRI_NAT_DST = -100,

重点关注NF_IP_PRI_CONNTRACK和NF_IP_PRI_NAT_DST。

skb进入会话模块后

尝试在数据库中查找是否已经有这条会话实例，本次查询应该是可以查到的，而且还可以知道，这次的数据包是REPLY方向，以下是在NF_INET_PRE_ROUTING.(NF_IP_PRI_CONNTRACK+1)上注册埋点，，可以看到，数据包上已经绑定了ct实例，且方向为REPLY:

[ 3946.946929] ctinfo:REPLY L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=192.168.206.250
[ 3946.947113] NF-CORE: pf = AF_INET, hook = NF_INET_PRE_ROUTING, elem->pri = -199 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.950289]  indev = eth0, outdev : NULL
[ 3946.950536]  192.168.206.1 -> 192.168.206.250 protocol 1 id 43037

此时，数据包还是[ 3946.950536] 192.168.206.1 -> 192.168.206.250 protocol 1 id 43037

接下来进入NF_IP_PRI_NAT_DST的埋点:

此时会话存在，将会依据REPLY,修改目的地址，所以从这个埋点出来后，数据包已经变为了[ 3946.952435] 192.168.206.1 -> 10.0.3.1 protocol 1 id 43037

1
2
3

[ 3946.950884] NF-CORE: pf = AF_INET, hook = NF_INET_PRE_ROUTING, elem->pri = -100 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.952045]  indev = eth0, outdev : NULL
[ 3946.952435]  192.168.206.1 -> 10.0.3.1 protocol 1 id 43037

2.3.2 FORWARD

查询路由，后发现需要进行转发，则进入NF_INET_FORWARD埋点。

通过log可以看到，查询路由期间，可以找到出接口outdev : left-veth

1
2
3

[ 3946.954591] NF-CORE: pf = AF_INET, hook = NF_INET_FORWARD, elem->pri = -225 verdict = NF_ACCEPT skb ffff888004d74100
[ 3946.956420]  indev = eth0, outdev : left-veth
[ 3946.956644]  192.168.206.1 -> 10.0.3.1 protocol 1 id 43037

2.3.3 POST_ROUTING

最终，数据包从left-veth口发出去。

三. 源码分析

本节开始，从代码实现的层面，来了解一下conntrack和SNAT。

分为两部分：

运行时会话上下文：conntrack的创建和确认。
应用规则：应用NAT规则，修改数据包(以nft举例)

3.1 会话的建立

在NF_INET_PRE_ROUTING.NF_IP_PRI_CONNTRACK埋点上，如果这个数据包没有绑定会话，将会创建一个新的会话实例，我们主要关心会话的方向和两个五元组：

static int
resolve_normal_ct()
{
 struct nf_conntrack_tuple tuple;
 enum ip_conntrack_info ctinfo;
 struct nf_conn *ct;

 /* tuple : src=10.0.3.1,dst=192.168.206.1 */
 nf_ct_get_tuple(skb, skb_network_offset(skb),
        dataoff, state->pf, protonum, state->net,
        &tuple);

 init_conntrack(state->net, tmpl, &tuple,
        skb, dataoff, hash);

 ctinfo = IP_CT_NEW;
 return 0;
}

此时会话的信息如下：

1	[ 3946.922715] ctinfo:NEW L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=10.0.3.1

两个五元组不必多说，我们再关注一下init_conntrack()函数创建ct时，与方向有关的信息与存放位置：

tunple是此时数据包src=10.0.3.1,dst=192.168.206.1的元组，通过nf_ct_invert_tuple()反转元组函数得到一个期望的响应元组repl_tuple:src=192.168.206.1,dst=10.0.3.1。

__nf_conntrack_alloc()分配内存，并为两个五元组分别赋值tunple和repl_tuple。

static noinline struct nf_conntrack_tuple_hash *
init_conntrack(struct net *net, struct nf_conn *tmpl,
        const struct nf_conntrack_tuple *tuple,
        struct sk_buff *skb,
        unsigned int dataoff, u32 hash)
{
 struct nf_conn *ct;
 struct nf_conntrack_tuple repl_tuple;

 if (!nf_ct_invert_tuple(&repl_tuple, tuple))
  return NULL;

 ct = __nf_conntrack_alloc(net, zone, tuple, &repl_tuple, GFP_ATOMIC, hash);

 return &ct->tuplehash[IP_CT_DIR_ORIGINAL];
}

3.2 会话的匹配

继续分析init_conntrack()，请关注返回值&ct->tuplehash[IP_CT_DIR_ORIGINAL]，这是一个基于IP_CT_DIR_ORIGINAL方向的哈希值，如果下次在此收到这样的数据包，将通过这个哈希值在IP_CT_DIR_ORIGINAL方向查找。

让我们回头再关注以下resolve_normal_ct()更多细节，在创建会话实例时，会尝试在IP_CT_DIR_ORIGINAL和IP_CT_DIR_REPLY两个方向查看是否存在会话，都没有的话，才会创建新的实例。

static int
resolve_normal_ct(struct nf_conn *tmpl,
    struct sk_buff *skb,
    unsigned int dataoff,
    u_int8_t protonum,
    const struct nf_hook_state *state)
{
 struct nf_conntrack_tuple tuple;
 struct nf_conntrack_tuple_hash *h;
 enum ip_conntrack_info ctinfo;
 struct nf_conn *ct;

 nf_ct_get_tuple(skb, skb_network_offset(skb),
        dataoff, state->pf, protonum, state->net,
        &tuple);

 /* 尝试在IP_CT_DIR_ORIGINAL方向通过哈希值查找ct */
 hash = hash_conntrack_raw(&tuple, nf_ct_zone_id(zone, IP_CT_DIR_ORIGINAL), state->net);
 h = __nf_conntrack_find_get(state->net, zone, &tuple, hash);

 /* 未找到 */
 if (!h) {
   /* /* 尝试在IP_CT_DIR_REPLY方向通过哈希值查找ct */ */
   u32 tmp = hash_conntrack_raw(&tuple, nf_ct_zone_id(zone, IP_CT_DIR_REPLY), state->net);
   h = __nf_conntrack_find_get(state->net, zone, &tuple, tmp);
  }

 /* 两个方向都没有找到才会创建一个新的ct实例 */
 if (!h)
  h = init_conntrack(state->net, tmpl, &tuple,
       skb, dataoff, hash);

 nf_ct_set(skb, ct, ctinfo);
 return 0;
}

3.3 会话的修改

我这里指的会话的修改，主要是针对会话中的两个五元组的修改，并不涉及到skb数据包的修改，此刻系统可能基于SNAT规则，修改会话中五元组的规则，在内核中，SNAT主要通过nf_nat_setup_info()修改会话。

我们以ctinfo:NEW L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=10.0.3.1为例，看下nf_nat_setup_info()是怎么修改规则的。

修改过程详见代码注释：

unsigned int
nf_nat_setup_info(struct nf_conn *ct,
    const struct nf_nat_range2 *range,
    enum nf_nat_manip_type maniptype)
{
 /*
  * ct->tuplehash[IP_CT_DIR_ORIGINAL].tuple:
  *     src=10.0.3.1,dst=192.168.206.1
  * ct->tuplehash[IP_CT_DIR_REPLY].tuple:
  *     src=192.168.206.1,dst=10.0.3.1
  */

 nf_ct_invert_tuple(&curr_tuple,
      &ct->tuplehash[IP_CT_DIR_REPLY].tuple);

 /* curr_tuple: src=10.0.3.1,dst=192.168.206.1 */

 get_unique_tuple(&new_tuple, &curr_tuple, range, ct, maniptype);
 /* new_tuple: src=192.168.206.250,dst=192.168.206.1 */

 nf_ct_invert_tuple(&reply, &new_tuple);
 /* reply: src=192.168.206.1,dst=192.168.206.250 */

 nf_conntrack_alter_reply(ct, &reply);
 /*
  * ct->tuplehash[IP_CT_DIR_ORIGINAL].tuple:
  *     src=10.0.3.1,dst=192.168.206.1
  * ct->tuplehash[IP_CT_DIR_REPLY].tuple:
  *     src=192.168.206.1,dst=192.168.206.250
  */

  /* 以IP_CT_DIR_ORIGINAL为键 */
  srchash = hash_by_src(net, nf_ct_zone(ct),
          &ct->tuplehash[IP_CT_DIR_ORIGINAL].tuple);

  /* 加入到全局&nf_nat_bysource[srchash]表中 */
  hlist_add_head_rcu(&ct->nat_bysource,
       &nf_nat_bysource[srchash]);

 return NF_ACCEPT;
}
EXPORT_SYMBOL(nf_nat_setup_info);

3.4 修改数据包

请注意，截至目前为止，所有的修改只是针对会话实例的修改，并没有真正修改数据包。

当这些会话规则就绪以后，将通过nf_nat_packet()来修改源IP：

unsigned int nf_nat_packet(struct nf_conn *ct,
      enum ip_conntrack_info ctinfo,
      unsigned int hooknum,
      struct sk_buff *skb)
{
 /* Non-atomic: these bits don't change. */
 if (ct->status & statusbit)
  verdict = nf_nat_manip_pkt(skb, ct, mtype, dir)
  {
   /* ct->tuplehash[!dir].tuple : src=192.168.206.1,dst=192.168.206.250*/
   nf_ct_invert_tuple(&target, &ct->tuplehash[!dir].tuple);
   {
    /* target : src=192.168.206.250,dst=192.168.206.1 */
    iph = (void *)skb->data + iphdroff;
    if (maniptype == NF_NAT_MANIP_SRC)
     /* iph->saddr 修改为 192.168.206.250 */
     iph->saddr = target->src.u3.ip;
    else
     iph->daddr = target->dst.u3.ip;
    return true;
   }
 }
 return verdict;
}
EXPORT_SYMBOL_GPL(nf_nat_packet);

3.5 REPLY 方向

第二节中，我们已经分析过，REPLY方向将在NF_INET_PRE_ROUTING.NF_IP_PRI_CONNTRACK埋点上，通过基于方向的哈希（第三节会话的匹配），匹配到ctinfo:REPLY L3:ipv4[2],L4:icmp:[1] dir:0,src=10.0.3.1,dst=192.168.206.1 dir:1,src=192.168.206.1,dst=192.168.206.250会话。

接来在，在NF_INET_PRE_ROUTING.NF_IP_PRI_NAT_DST埋点上，把REPLY方向的数据包src:192.168.206.1 dst:192.168.206.250修改dst，变为src:192.168.206.1 dst:10.0.3.1。

nf_nat_ipv4_pre_routing() {
 nf_nat_ipv4_fn() {
   nf_nat_inet_fn() {
    nf_nat_packet() {
      nf_nat_manip_pkt() {
       /* ct->tuplehash[!dir].tuple : src=10.0.3.1,dst=192.168.206.1 */
       nf_ct_invert_tuple(&target, &ct->tuplehash[!dir].tuple);
       /* target : src=192.168.206.1,dst=10.0.3.1 */

       /* iph->daddr : 192.168.206.250 */
       iph->daddr = target->dst.u3.ip;
       /* iph->daddr : 10.0.3.1 */
      }
    }
   }
 }
}

3.6 SNAT规则的添加

有很多方法可以给内核添加NAT规则，例如iptables、nft、编写内核模块等。

本次实验SNAT规则是通过nft来下发的：

由于不同的前端有各自的配置方法，这里并不会详细分析nft的源码，只会介绍举例内核最近的一层配置业务逻辑。

~ # nft add table ip mytable
~ # nft add chain ip mytable postrouting { type nat hook postrouting priority 100 \;}
~ # nft add rule ip mytable postrouting ip saddr 10.0.3.0/24 oif "eth0" masquerade
~ # nft add rule ip mytable postrouting meta nftrace set 1 ip saddr 10.0.3.0/24 oif "eth0" masquerade
~ #
~ #
~ # nft -a list table ip mytable
table ip mytable { # handle 1
        chain postrouting { # handle 1
                type nat hook postrouting priority srcnat; policy accept;
                ip saddr 10.0.3.0/24 oif "eth0" masquerade # handle 2
                meta nftrace set 1 ip saddr 10.0.3.0/24 oif "eth0" masquerade # handle 3
        }
}

回忆ORIGINAL方向时，ctinfo:NEW状态的ct实例，在经过NF_INET_POST_ROUTING.NF_IP_PRI_NAT_SRC埋点时，会依据nft对内核的配置，首先在nf_nat_setup_info()修改REPLY方向五元组中的dst，然后在nf_nat_packet()修改数据包的src。

也就是在这个埋点，执行了nft注册的SNAT规则。

我们看这个埋点的回调函数nf_nat_inet_fn：

unsigned int
nf_nat_inet_fn(void *priv, struct sk_buff *skb,
        const struct nf_hook_state *state)
{
 struct nf_conn *ct;
 enum ip_conntrack_info ctinfo;
 ct = nf_ct_get(skb, &ctinfo);

 switch (ctinfo) {
 case IP_CT_NEW:
   for (i = 0; i < e->num_hook_entries; i++) {
    /* 执行nft或者iptables注册SNAT规则 */
    ret = e->hooks[i].hook(e->hooks[i].priv, skb,
             state);
   }
 return nf_nat_packet(ct, ctinfo, state->hook, skb);
}
EXPORT_SYMBOL_GPL(nf_nat_inet_fn);

针对nft前端来说，调用栈如下，可见，从nf_nat模块，进入到nft模块，再进入到nft_masq模块，最终调用nf_nat提供的接口函数：

nf_nat_inet_fn() /* nf_nat_core.c:960 */ {
 nft_nat_do_chain() /* nft_chain_nat.c:32 */ {
  expr_call_ops_eval() /* nf_tables_core.c:237 */ {
   nft_masq_eval() /* nft_masq.c:114 */ {
    nf_nat_masquerade_ipv4() /* nf_nat_masquerade.c:74 */ {
     nf_nat_setup_info() /* nf_nat_core.c:792 */
    }
   }
  }
 }
}
